Доброго дня, уважаемые гости!
Данная статья посвящена усилению и восстановлению ленточных фундаментов распространенными способами, применяемыми в настоящее время.
Важно сказать, что сначала нужно произвести комплексную оценку. А надо ли нам вообще делать усиление или достаточно будет локализовать причину разрушения?
Для этого требуется провести обследование фундамента и выяснить, в каких местах и от чего обнаружено раскрытие трещин, выявить возможные причины и т.п. И только после оценки — приниматься за работы. Возможно получится избежать дальнейшего разрушения конструкции отводом влаги от фундамента или утеплением.
Перед тем, как перейти к пошаговым действиям, следует коснуться причин, лежащих в основании принятия решения по усилению конструкции:

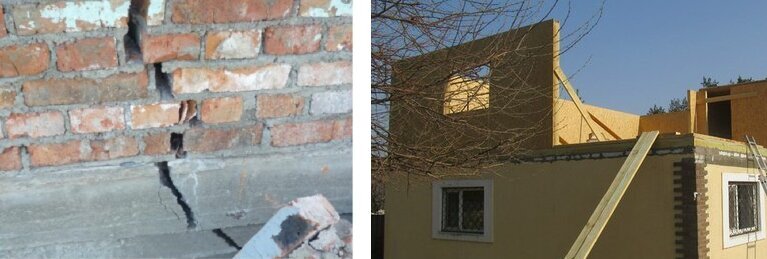

- Обнаружена просадка грунта, а соответственно и угла/углов здания (На практике, львиная доля случаев — это замачивание основания: нарушена отмостка или дефект приемного колодца скрытой ливневой канализации — раскол в зимний период).
- Планирование достройки вышележащих этажей или замена деревянного перекрытия на ЖБ и пр. (Всё то, что даст дополнительную нагрузку на основание).
- Полная реконструкция дома.
- Ремонт фундамента после образования трещин после морозного пучения.
Итак, первым делом производится оценка доступа к конструкции:
При дорогостоящем ремонте, доступ к фундаменту с внутренней части будет ограничен, поэтому все работы выполняются со стороны улицы. Идеальным вариантом конечно же служит доступность со всех сторон, но не всегда так бывает. Есть случаи, когда и со внешних сторон доступ ограничен из-за близко стоящего соседнего строения. Таким образом — выбирается наименее «разрушительный» вариант.
Цель: Единственной функцией фундамента является передача нагрузки от дома на основание, т.е. на наш материковый грунт. Наша цель — равномерно распределить нагрузку от сооружения, чтобы давление не превышало расчетного сопротивления несущей способности грунта.
С чего начинать?
Начинать нужно с геологии грунта. Если это песчаный грунт, то недозволительно затягивать рабочий процесс при реализации работ, таким образом требуется обеспечить высокий темп. Если грунт — глинистый, с ним проще, он позволяет провести те или иные работы в более долгие сроки.
Расчет конструктивной части усиления
Ленточный фундамент рассчитывается как балка на упругом основании. Если произошло подмокание, то балка задействована в работе как консоль и важно сделать упор на расчет арматуры верхнего пояса. Если морозным пучением выдавило угол — то растягивающее напряжение нижнего пояса недостаточно сильное, здесь усиливается и армируется нижняя часть фундамента.
На этом этапе важно ясно понимать, какую же часть фундамента нам необходимо усиливать:
- Усилить несущую способность — расширением подошвы фундамента.
- Уменьшить растягивающее напряжение в балке — дополнительным армированием нижней зоны.
- Усилить консольную часть — армирование верхнего пояса.
- Всё вышеуказанное в комплексе.
Пошаговая реализация работ
Работы будут вестись захватками. На каждые несколько захваток — выделяется состав из двух человек. Практика показывает, что два человека в рабочий день выполняют по 2 — 3 захватки. Оптимальный размер захватки составляет — 1 м. для того, чтобы не создавать дополнительные негативные условия для фундамента и не ослабить основание.
Первым делом, переносим план фундамента на бумагу, определяем количество захваток и количественный состав бригад. Расписываем план дневных работ с каждой группой захваток.
Оптимальным решением считается организация одновременных работ на каждом четвертом отрезке. Далее, в обязательном порядке устраивается укрытие от осадков и производится поочередный подкоп под старый фундамент. Временное укрытие — обязательно!
Армирование так же производится участками с необходимым нахлестом прутов друг на друга. При армировании, обязательно выдерживается защитный слой 50-70 мм.
Важно обратить внимание, что бетон заливается выше существующего фундамента примерно на 10 см., так как требуется создать давление в подошве старого фундамента, обычно работы протекают с использованием глубинного вибратора.
При производстве таких работ — особое предпочтение отдается глиноземистому цементу. Данный вид — саморасширяющийся. (Работать с ним тяжело, поскольку реакция протекает быстрее обычного, и схватывается чуть медленнее гипса).
На практике используют обычный цемент с добавляем 15-20% глиноземистого. С точки зрения химии — это не совсем правильно, но на практике — марочная прочность теряется не на много. При использовании такого раствора — удачно компенсируется усадка обычного бетона, и увеличиваясь в объеме, твердеющий состав «подхватывает» старый фундамент.
Аналогичным образом усиливается верхний пояс фундамента, вырубаются куски стен согласно плана захваток, участки армируются и заливаются бетоном.
В итоге наш усиленный фундамент приобретает вид сборно-монолитного фундамента, где нижняя и верхняя зоны уже могут совершенно свободно работать на растяжение.
В заключение хотелось бы отметить, что стоимость работ усиления фундамента варьируется в пределах от 60 до 90% от стоимости новой конструкции. Львиную долю средств забирает недешевый глиноземистый цемент и кропотливый труд строителей.
И конечно же, всю ленту усиливать нужно не всегда. Если по расчету ваш фундамент проходит с точечным увеличением площади опирания, то смело делайте точечные усиливающие выступы, иногда их вполне достаточно, чтобы реализовать задуманное.
По факту, это не единственный способ. Можно немного перенаправить фокус от фундамента на грунт и произвести уплотнение или цементацию основания. Но об этом в следующих статьях.
Спасибо за внимание!
——
