Многим известна двухтрубная отопительная система. Возможно, именно она установлена в вашем жилище. Ее упрощенная схема выглядит следующим образом:
От магистрали с теплоносителем отводится линия к каждому радиатору. Теплоноситель из радиаторов возвращается в трубу обратки, которая после выхода из последнего радиатора направляется к котлу.
Упрощенная схема для двухэтажного дома может выглядеть так:
Преимущество данной схемы заключается в том, что к каждому радиатору подводится труба с одинаковой температурой, и теоретически мы получаем в них равномерный нагрев. На практике подключение радиаторов выглядит так:
Однако нагрев радиатора, точнее его теплоотдача, также зависит от потока жидкости и давления в системе.
Известно, что гидравлическое сопротивление будет минимальным на первых радиаторах – они находятся ближе всего к котлу с циркуляционным насосом. В них давление и поток будут выше, что приведет к их более интенсивному нагреву. Это может подтвердить любой гидравлический расчет или программа для расчета систем отопления. Пример графика из подобного расчета:
На последних радиаторах наблюдается самое низкое давление, и они обогревают хуже. Поэтому, чтобы обеспечить хороший обогрев помещений последними радиаторами, необходимо ограничить поток теплоносителя в первых, чтобы избежать перерасхода. Для этого на каждый радиатор устанавливаются балансировочные клапаны. Существуют как прямые, так и угловые балансировочные клапаны.
С помощью этих клапанов можно отрегулировать вашу систему отопления, чтобы последним радиаторам хватало давления.
Ранее не существовало такой запорной арматуры, поэтому инженеры искали способы создания систем отопления с самобалансировкой и равномерным распределением давления.
В 1901 году Альберт Тихельман предложил свою систему подключения отопительных радиаторов, которая сейчас известна как «Попутка» или «Схема Тихельмана».
С 1887 по 1892 годы Тихельман был студентом Германа Ритчеля — основателя теории систем отопления и кондиционирования в Берлинском королевском техническом университете.

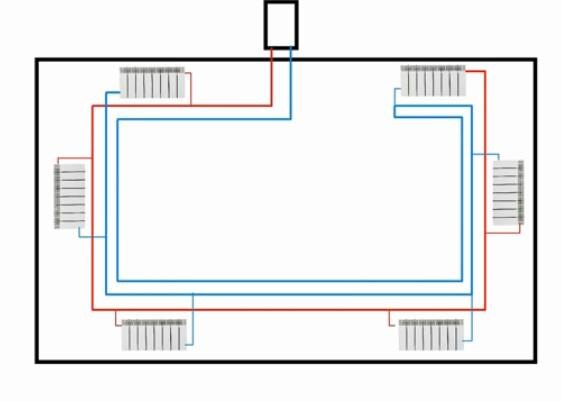

Преимущества данной схемы заключаются в том, что обратная магистраль начинается с первого радиатора, проходит до последнего и возвращается к котлу. Подача теплоносителя начинается от котла и заканчивается последним радиатором, как и в тупиковой двухтрубной схеме.
Таким образом, первый радиатор от котла является первым на «подаче» и последним на «обратке». А последний радиатор – последним на «подаче», но первым на «обратке». Эта схема обеспечивает равномерное сопротивление и поток в двухтрубных отопительных системах.
Идеально, если последний радиатор в данной схеме располагается ближе всего к котлу. В противном случае труба обратки придется делать слишком длинной. Либо необходимо предусмотреть в плане дома и проекте отопления, чтобы такой радиатор находился ближе к котлу.
Но у этой схемы тоже есть свои недостатки. Если в тупиковой двухтрубной системе без балансировки последние радиаторы греют хуже, то в схеме Тихельмана – средние. Они располагаются дальше всего от котла по подающей и обратной магистрали и там наблюдается меньшее давление. На первых и последних радиаторах будет перерасход, а в средних – нехватка потока и давления.
Эта проблема решается с помощью тех же балансировочных клапанов, которые устанавливаются на каждый радиатор. Но тогда возникает вопрос: в чем разница между тупиковой двухтрубной системой отопления и двухтрубной по схеме Тихельмана, если в обоих случаях требуется балансировка?
Убедиться, что гидравлические расчеты показывают то же самое, можно в этом видео:
Есть еще один недостаток у этой схемы. Если имеется препятствие, которое не позволяет проложить обратную трубу от последнего радиатора сразу к котлу, тогда «Схема Тихельмана» превращается в «трехтрубную». Это приводит к значительному перерасходу материалов. Учитывайте этот момент.
