В этой статье я хотел бы рассказать о том, как правильно выбрать автоматическую насосную станцию поверхностного типа для подачи воды к точке водоразбора из скважины или колодца.

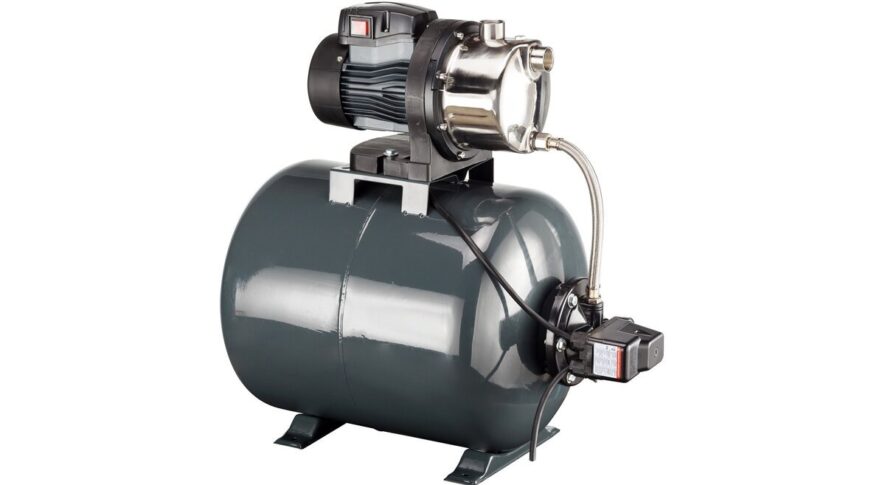

На рынке представлено множество насосных станций, однако важно понять, какая из них будет соответствовать вашим нуждам. Станция состоит из автоматики для включения/выключения насоса, самого насоса, гидроаккумулятора и датчика давления.
Все, что нужно от владельца, — это провести трубу из колодца и подключить её к системе водоснабжения.
Однако, важно помнить следующее правило для всех станций: поверхностная станция может поднимать воду с глубины до места своего расположения не более чем на 8-9 метров. Это обусловлено атмосферным давлением. Когда насос включается, станция вытесняет имеющуюся воду из камеры насоса (улитки), и на входе образуется вакуум, что позволяет воде подниматься к насосу за счет разряжения (давление на входе становится ниже, чем в колодце). Если высота подъема от зеркала будет больше 8-9 м, вода к насосу не поступит, поскольку давления не хватит.
Кстати, каждые 10 метров подъема эквивалентны 1 атм., но 10 метров — это идеальные условия без сопротивления трубы. Учитывая этот аспект, станция может забирать воду с глубины примерно 8-9 м.
Итак, для выбора необходимо оценить следующие параметры:
1. Определить высоту подъема воды до и после насоса.
2. Знать необходимое рабочее давление (для полива допускается до 1 бара, для работы бытовой техники — не менее 2 бар).
3. Установить длину горизонтального участка водопровода.
Каждая насосная станция имеет свою производительность и поставляется с паспортом изделия, в котором представлен график напорно-расходных характеристик. Производительность станции должна соответствовать суммарному расходу одновременно подключаемых точек водоразбора, указанных в таблице ниже (л/сек. можно для удобства перевести в л/мин., умножив на 60):
Ниже приведен пример графика напорно-расходных характеристик, где ось Y — напор, ось Х — расход (в качестве примера показаны 3 кривые для 3 разных насосов):
Пример
Насосная станция расположена на расстоянии 5 метров от скважины (L= 5м.). Высота подъема из скважины составляет 4 м., т.е. согласно рисунку H = 4 м. По правилам гидравлики каждые 10 м. горизонтального трубопровода эквивалентны 1 м. подъема из-за сопротивления трубопровода.
Таким образом, общая высота подъема равна H+L/10 = 4 + 5/10 = 4.5 м. То есть условие, что высота не должна превышать 8-9 метров, — выполняется!
Важно!
Если насосная станция установлена в доме на верхних этажах, то в эту формулу также нужно добавить высоту от уровня земли до станции.
С вводом разобрались, теперь необходимо решить вопрос обеспечения необходимого давления для бытовых нужд.
Предположим, что нам нужно обеспечить достаточное давление для системы водоснабжения для нескольких точек водоразбора, указанных в таблице выше. Я сложил значения первых двух позиций в куб.м./ч. и получил 1,4 куб.м./час. Таким образом, нам необходимо подобрать насос, который обеспечит производительность около 1,5 куб.м./час при давлении не менее 2 атм.
Обращаемся к графику напорно-расходных характеристик. Напомню, что этот график находится на бирке насоса или в паспорте изделия. Как выяснилось выше, мы хотим, чтобы насос обеспечивал 1,5 куб.м./час, поэтому откладываем это значение по оси Х в виде вертикальной оси и проводим до пересечения с кривой насоса (зеленая линия).
Затем, проецируем эту точку на ось Y (синие линии). Получаем, что напор первого насоса составляет 15 м., второго 22 м., третьего 28 м., таким образом давление, создаваемое насосными станциями будет 1.5, 2.2, 2.8 атм. соответственно, при наших требованиях производительности в 1,5 куб.м./час.
Что здесь важно? Это давление будет на выходе насоса, но нам необходимо также транспортировать воду к местам потребления. Поэтому каждые 10 м. подъема воды вычитают из полученного значения 1 атм. Например, если мы выбрали второй агрегат, дающий нам 2,2 атм. и подаем воду на второй этаж, а это примерно 3,5 — 4 м. Из значения 2,2 вычитаем 0,4 и получаем 1,8 атм.
Таким образом, вторая насосная станция также не подходит нам, так как оптимальное давление для бытовых нужд — 2 атм., поэтому выбор остается за вариантом №3.
Совет от автора
Перед тем как отправляться за насосом, надеясь, что продавец поможет с расчетом и выбором станции, лучше самостоятельно произвести расчеты производительности заранее и ознакомиться с ассортиментом товаров в интернете, чтобы приехать с уже имеющимися знаниями и целенаправленно выбрать нужный вариант. К счастью, все напорно-расходные характеристики доступны в сети.
