Данная статья посвящена разметке фундаментов и построению обноски/выноса осей дома непосредственно перед выемкой грунта.

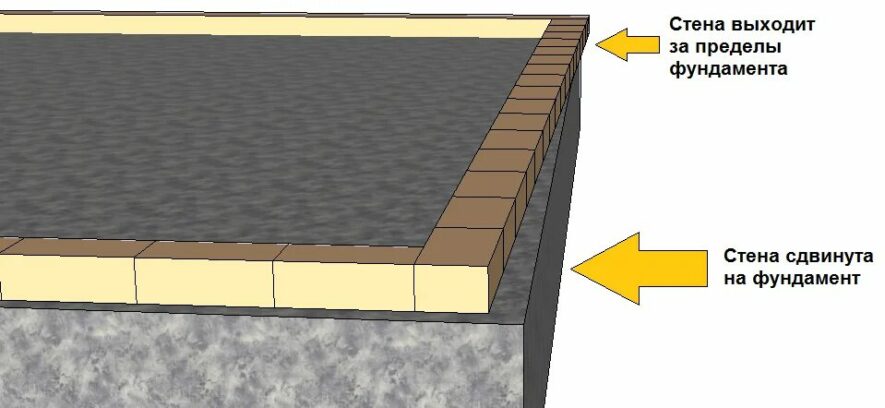

На самом деле, соблюдение прямых углов фундамента является одним из ключевых требований к конструкции, так как именно от этого зависит качество выполнения работ по возведению стен и кровли. Отклонение угла всего на несколько градусов может привести к смещению стен относительно фундамента, как показано на иллюстрации ниже:
Из-за даже малейшей ошибки могут возникнуть проблемы с облицовкой цоколя, и что немаловажно, ухудшаются эксплуатационные характеристики дома.
К сожалению, подобных ситуаций множество, и они начинаются из-за неправильной разметки.
Сегодня я хотел бы поделиться двумя быстрыми методами построения прямых углов на местности без лишних расчетов. Для первого метода понадобятся две рулетки, а для второго — лишь веревка.
Как вы знаете, построить прямой угол можно:
а) прибегая к расчетам, т.е. математическим методом. Используя теорему Пифагора, мы можем отложить полученные значения и таким образом получить прямой угол (частный случай — египетский треугольник 3-4-5).
б) геометрическим методом
И в этой статье я приведу способы геометрического построения без каких-либо расчетов.
Разметка фундамента всегда начинается с привязки одной из его сторон к фасаду или к меже по соседскому забору сбоку. Таким образом, натянув бечевку параллельно забору, мы уже имеем одну сторону фундамента, с которой будем работать.
Итак, способ № 1: две рулетки
Определив угол дома (точка О) на первой стороне дома (прямая АВ), нам необходимо отложить две точки, равноудаленные от точки О. Затем зафиксировать концы двух рулеток на полученных точках и совместить шкалы так, чтобы они пересекались на одном и том же значении.
Прямая, проходящая через точку О и точку пересечения рулеток Х, будет перпендикулярна прямой АВ, таким образом мы получаем прямой угол между АВ и ОХ, где О — внешний угол фундамента.
Способ №2: с помощью веревки
Этот метод похож на первый, но здесь нам нужна одна веревка. Нам также нужно отложить от точки О две равноудаленные точки и установить в каждую из них по колышку.
На концах веревки завязываются петельки (рис.1), которые продеваются в один колышек. Натянув веревку, мы определяем её центр и отмечаем его (рис.2).
Теперь, накидываем петли на соответствующие колья и натягиваем веревку (рис.3)
Готово. Точка Х, как и в случае с рулетками, образует с точкой О перпендикуляр к прямой АВ.
Как видите, построение очень простое и, что немаловажно, быстрое и точное. Оно основано на свойстве равнобедренных треугольников, где их высота всегда делит основание на два равных отрезка.
На этом всё! Надеюсь, статья была Вам полезна.
—
