Почему в США электромонтаж делается кабелем, в котором центральная жила без изоляции: думаете экономят? Не всё так просто!

В процессе электромонтажа мы привыкли работать с кабелем, в котором каждая жила обладает своей отдельной изоляцией, а все жилы объединены в пучок, защищенный одной общей прорезиненной оболочкой, обычно белого или черного цвета.

Эти силовые кабели применяются для прокладки в стенах, под потолком и в стяжках. Их также можно использовать для установки внутри каркасных стен деревянных домов, но с важным условием — электрические кабели должны размещаться в невоспламеняемой гофре, что необходимо для противопожарной безопасности.

Однако такая практика не распространена во всех странах! Например, наиболее популярный кабель, используемый для электрической разводки в частных домах Соединенных Штатов и Канады — это кабель NM, что расшифровывается как "No Metall" или "кабель с неметаллической оболочкой". Он бывает желтого или оранжевого цвета, в зависимости от сечения жил.

Кабель NM используется в жилищном строительстве США и Канады и предназначен исключительно для внутренней разводки. Сразу бросается в глаза, что установка силовых кабелей внутри каркасных легковоспламеняющихся стен не требует защиты в виде гофры или других защитных рукавов, в отличие от наших стандартов.

Под резиновой оболочкой находится еще и вставка из картона, пропитанная негорючим веществом, что позволяет считать кабель негорючим.

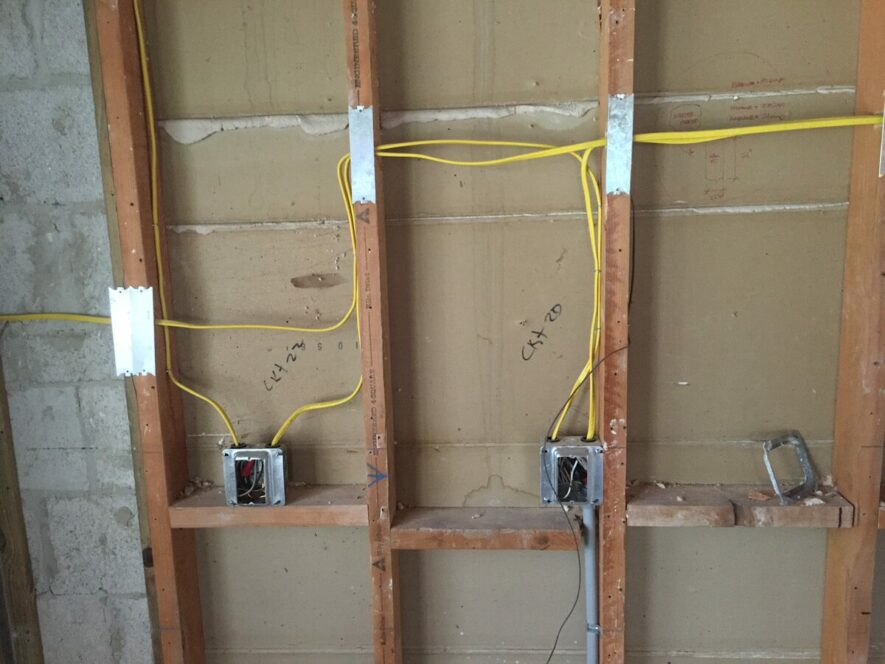

Вот так выглядит кабель NM:

Источник фото: ЭлектромонтажUSA

Следующий кабель — Кабель UF-B

Он выглядит следующим образом:

Источник фото: ЭлектромонтажUSA

Этот кабель имеет серую оболочку и применяется в жилищном строительстве для прокладки под землёй. Дополнительные защитные рукава и гофры для подземной прокладки не требуются.

Оба этих кабеля используются в США уже более пятидесяти лет, и по статистике не зарегистрировано ни одного случая возгорания проводки, при условии, что прокладка кабеля осуществлялась корректно (согласно Кодексу). Как и у нас, силовые линии питаются через автоматические выключатели и УЗО, которые защищают цепи от перегрузок и короткого замыкания, так как автоматические выключатели размыкают электрические цепи намного быстрее, чем температура в жилах успевает повыситься.

Кабели в США имеют три и более жилы, и, как вы уже заметили, одна из жил, расположенная в центре, не имеет изоляции. Эта токопроводящая жила называется Protective Earth (PE) или, по-нашему, — заземляющий проводник.

В монтаже такой кабель крайне неудобен, электромонтажники при установке розеток часто замыкают эту жилу с соседними, и УЗО срабатывает постоянно. Многие обматывают оголенную жилу изолентой, оставляя кончик для подключения к клеммам розетки…

Кабель NM:

Неужели сэкономили? А нет!

Национальный Электрический Кодекс (NEC), на основании которого в США выполняется электромонтаж, обязательно учитывает риск возгорания проводки, и для повышения степени защиты от пожара заземляющая жила выполняется без изоляции. Здесь логика отличается от нашей: мы всеми силами защищаем проводники от их контакта друг с другом, в то время как специалисты в США наоборот стремятся к тому, чтобы, в случае повреждения или возгорания, защита сработала быстрее, без задержки на прогорание лишнего слоя изоляции.

Были проведены исследования, которые показали, что при повреждении изоляции любого из проводников вероятность их замыкания с жилой заземления возрастает, когда она не изолирована, что, следовательно, увеличивает вероятность срабатывания защиты в щитке!

—-
