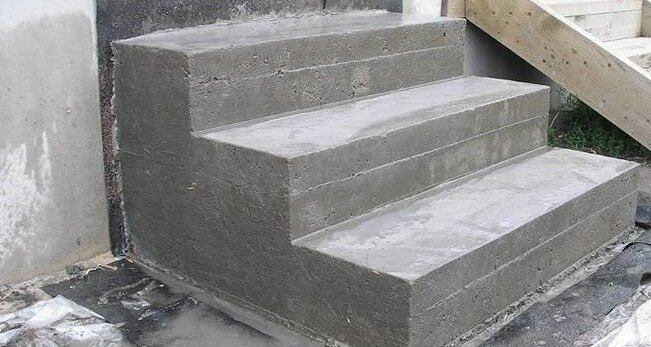

Если уже сделана отмостка, прорубили дверь на задний двор или все же не хочется возиться с земельными работами, так как вокруг супруга уже озеленила двор, то есть очень достойный вариант крыльца без какого-либо фундамента и такая конструкция прослужит не меньше, чем сам дом.
Конструкция такого крыльца называется — консольное крыльцо.
Строительный термин консоль обозначает специальный вид опор в виде балки, выступающий за плоскость основной стены и выполняющий опорную функцию. Можно провести некую параллель с балконом — ведь у балконов отсутствует фундамент, балкон работает как консоль.
Так и для бетонного крыльца. Для него совершенно не обязательно делать фундамент, а достаточно рассчитать арматурный консольный каркас, в котором арматура будет работать как на растяжение, так и на срез.
Детали конструкции
Непосредственно перед сооружением ступеней крыльца, делается несущая консольная рама с анкеровкой к существующему фундаменту. На рисунке ниже представлен вид сверху фундамента дома и встроенной в него, — консольной рамы:
Анкеровка выполняется следующим методом: бурится отверстие размером 3 диаметра арматуры. Далее, в верхней зоне — в зоне растяжения — глубина отверстия составляет 30 диаметров арматуры, в нижней зоне — в зоне сжатия — 15 диаметров арматуры.
После чего, отверстие продувается и проливается водой для обеспечения наилучшего сцепления с анкеровочной смесью.
Затем, в отверстие нагнетается специальное средство для анкеровки или раствор на основе саморасширяющегося цемента ГЦ, который заклинивает стержень арматуры в фундаменте (Статья о саморасширяющемся цементе есть у меня на канале и доступна по ссылке: Цемент ГЦ. Как сделать бетон, твердеющий в воде?).
После анкеровки основных продольных стержней сооружается остальной каркас консольной рамы и заливается в опалубку бетоном. Далее, выжидаем определенный срок твердения смеси и раму можно нагружать бетонными ступенями.
Иллюстрация автора
Данная конструкция внешне ничем не отличается от крыльца на фундаменте, также формируются терморазрывы между домом и крыльцом, так же можно облицовывать плиткой и др.материалами.
Такое крыльцо никуда не просядет и не уедет от фундамента
Консольная рама свободно справляется со своей задачей и держит всю нагрузку, главное верно рассчитать армирование и сечение балки, что можно недорого сделать обратившись в любое конструкторское бюро, так как универсального варианта не существует, у всех разные условия и свои индивидуальные размеры!
Данный вариант не "избит" и над ним можно подумать!
Надеюсь, что статья Вам была полезна и интересна!
—-
